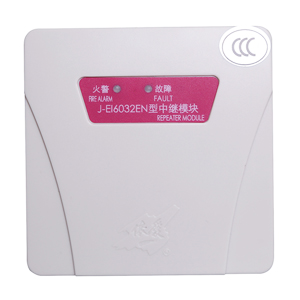

依愛J-EI6032EN中繼模塊
時間：2018-10-30 15:10:57 品牌： 依愛
![[!--oldtitle--]](/d/file/baojingshebei/2018-10-30/feffe07074ad2c77405711b2951ea651.jpg)
一、J-EI6032EN中繼模塊性能特點
·電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，安裝調試方便。
·內含CPU和智能軟件，智能化程度高。四線制無極性，插拔式結構，接線方便，外形美觀。
·可為非編碼火災探測器（線型光束感煙火災探測器、線型感溫火災探測器、點型紅外/紫外火焰探測器等）提供可復位DC24V電源，并接收其的報警信號。
·可檢測配接的非編碼火災探測器的狀態信息（正常、斷線、火警）及DC24V電源斷線故障。有“火警”燈可直觀指示巡檢與報警狀態，“故障”燈可直觀指示斷線故障。
二、J-EI6032EN中繼模塊技術指標
| 使用環境溫度 | -10°C～50°C |
| 使用環境濕度 | ≤95%RH（不凝露） |
| 總線工作電壓 | 24V脈動電壓 |
| 線制 | 兩總線（無極性） |
| 24V電源 |
DC24V±1015% DC24V電源（無極性） |
| 監視電流 | ≤1.5mA（總線） |
| 總線長度 | ≤2000m |
| 報警電流 | ≤2.0mA（總線） |
| 負載電阻 | 1/4W3kW（紅色套管） |
| 監視電流 | ≤5.2mA（DC24V電源） |
| 電源-大輸出電流 | ≥200mA |
| 外殼防護等級 | IP30 |
| 報警確認燈 | 紅色，巡檢閃亮，報警常亮 |
| 故障確認燈 | 黃色，接收故障信號時常亮 |
三、J-EI6032EN中繼模塊安裝與接線
·EI6032EN模塊采用插拔式結構，接線端子位于EI6039底座上，利用底座上安裝孔用M4螺釘固定（注意方向），連接線從底座穿線孔進入，接線完成后再將模塊插入底座。
EI6032EN模塊一般安裝在配接非編碼探測器等外部設備附近。

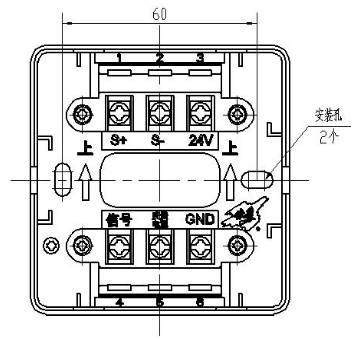

·EI6032EN模塊的底部示意圖：
·EI6039模塊底座上有六個帶字母標識的接線端子，“S+”、“S-”分別為總線正極、負極輸入，“24V”、“GND”分別為DC24V電源的正極、負極輸入。“S+”、“S-”接入EI-6000系列控制器的回路總線，“24V”、“GND”接入控制器的主機電源或DC24V外設電源。
“電源”為中繼模塊向非編碼探測器等外部設備提供的電源端，“信號”為非編碼探測器等外部設備返回的信號端。每個接線端子所接導線數量應不大于2根。
·與提供火警一組觸點的非編碼探測器連接方式：
3k電阻與觸點并聯直接接于“電源”、“信號”端。
對于保護變壓器的感溫電纜應使用帶屏蔽層的產品，屏蔽層應可靠接地。以防止因感應引入高電壓損壞中繼模塊。
