翼捷火災報警設備

翼捷S708紅外熱釋電傳感器

時間:2018-11-16 09:31:20  品牌:

[!--oldtitle--]

一、S708紅外熱釋電傳感器概述

紅外熱釋電傳感器是紅外傳感技術的基礎器件,它所起的作用簡而言之就是實現熱電轉換,將紅外信號的變化量轉換成為可測量的電信號。
翼捷的紅外熱釋電傳感器自帶溫度補償功能,具有響應率高噪聲低、視角大的特點。

二、S708紅外熱釋電傳感器技術參數



型號 AE-S708/4.3um AE-S708/3.8um AE-S708/5.0um
光敏元件尺寸 Φ2.0mm Φ2.0mm Φ2.0mm
光敏元件材質 LiTaO3 LiTaO3 LiTaO3
濾光片中心波長 4.3um 3.8um 5.0um
濾光片半帶寬 0.14um 0.14um 0.14um
峰值透射率 >90% >90% >90%
響應率(500K,10Hz,25℃) >900V/W >900V/W >900V/W
響應時間 0.5s 0.5s 0.5s
探測率(500K,10Hz,1Hz,Rs=47Kohm,25℃) 3*10^8cm√Hz/w 3*10^8cm√Hz/w 3*10^8cm√Hz/w
信號靈敏度(500K,1Hz,Plus=72.8dB Rs=47Kohm.25℃) >2.0VP-P >2.0VP-P >2.0VP-P
噪聲(10Vdc,10Hz,1Hz,25℃ Rs=47Kohm) <300nV/√Hz <300nV/√Hz <300nV/√Hz
工作電壓(Rs=47Kohm,25℃) 2.0~15Vdc 2.0~15Vdc 2.0~15Vdc
工作電流(Rs=47Kohm,25℃) 5~24uA 5~24uA 5~24uA
源極電壓(Rs=47Kohm,25℃) 0.4~1.5Vdc 0.4~1.5Vdc  0.4~1.5Vdc
輸出阻抗(Rs=47Kohm,25℃) 5~10Kohm 5~10Kohm  5~10Kohm
視角 120℃ 120℃  120℃
工作溫度 -40~+70℃  -40~+70℃  -40~+70℃

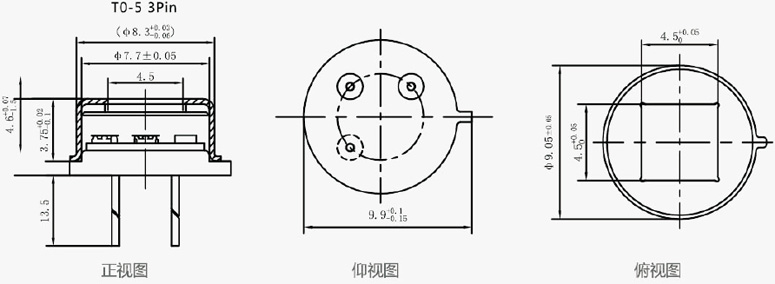

三、S708紅外熱釋電傳感器外形尺寸

S708紅外熱釋電傳感器外形尺寸

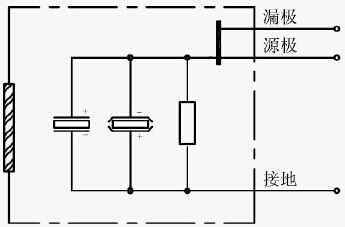

四、S708紅外熱釋電傳感器引腳分配

 S708紅外熱釋電傳感器引腳分配

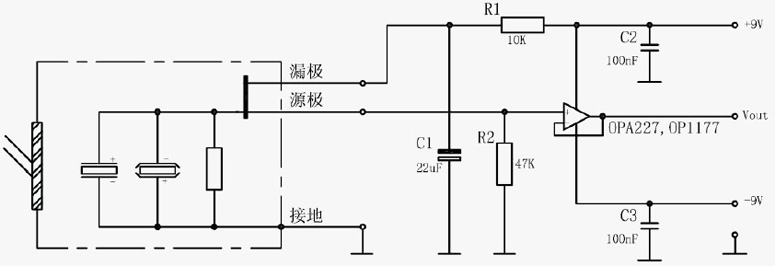

五、測試電路

測試電路

六、傳感器的視角

 傳感器的視角

七、傳感器的視角

傳感器的視角
