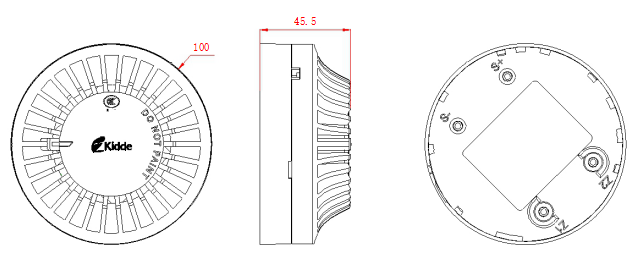

JTY-GDM-GS8010探測器的外形結構示意圖如下：

　　JTY-GDM-GS8010探測器安裝方式如下：

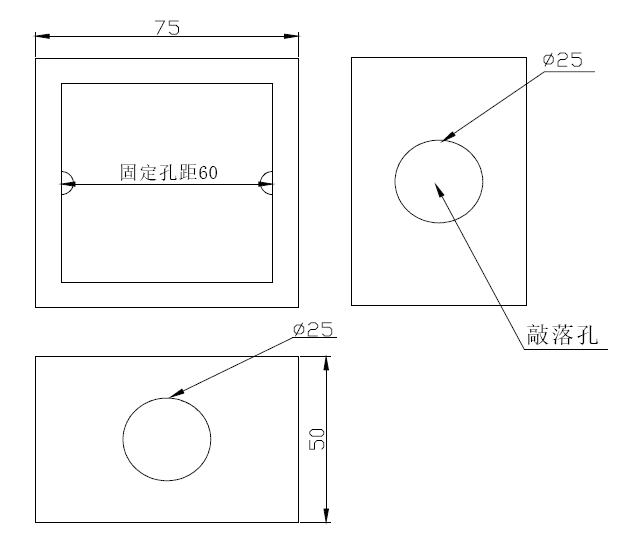

　　接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如下：

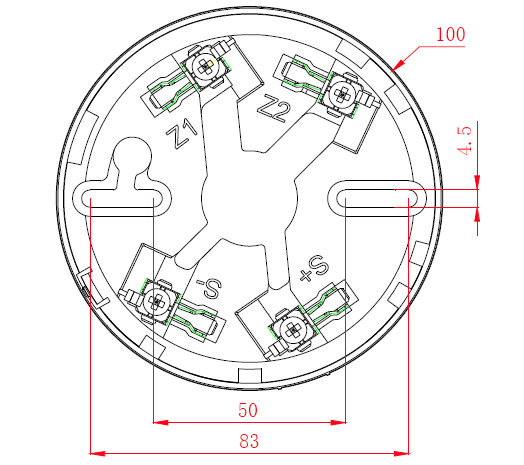

　　GS-802底座外形示意圖如下：

　　首先將底座根據需求安裝于頂棚或側墻上。定位底座安裝牢固后，將探測器底部上的對位標識C對準定位底座A處，將探測器順時針旋轉到定位底座B處即可安裝好探測器（標識位置如圖1-5所示）。

　　布線要求：均推薦使用截面積1.0mm2~2.1mm2的防火電纜，穿金屬管或阻燃管敷設，但必須符合當地安裝規范。建議報警輸出接線采用不同顏色線區分極性。
